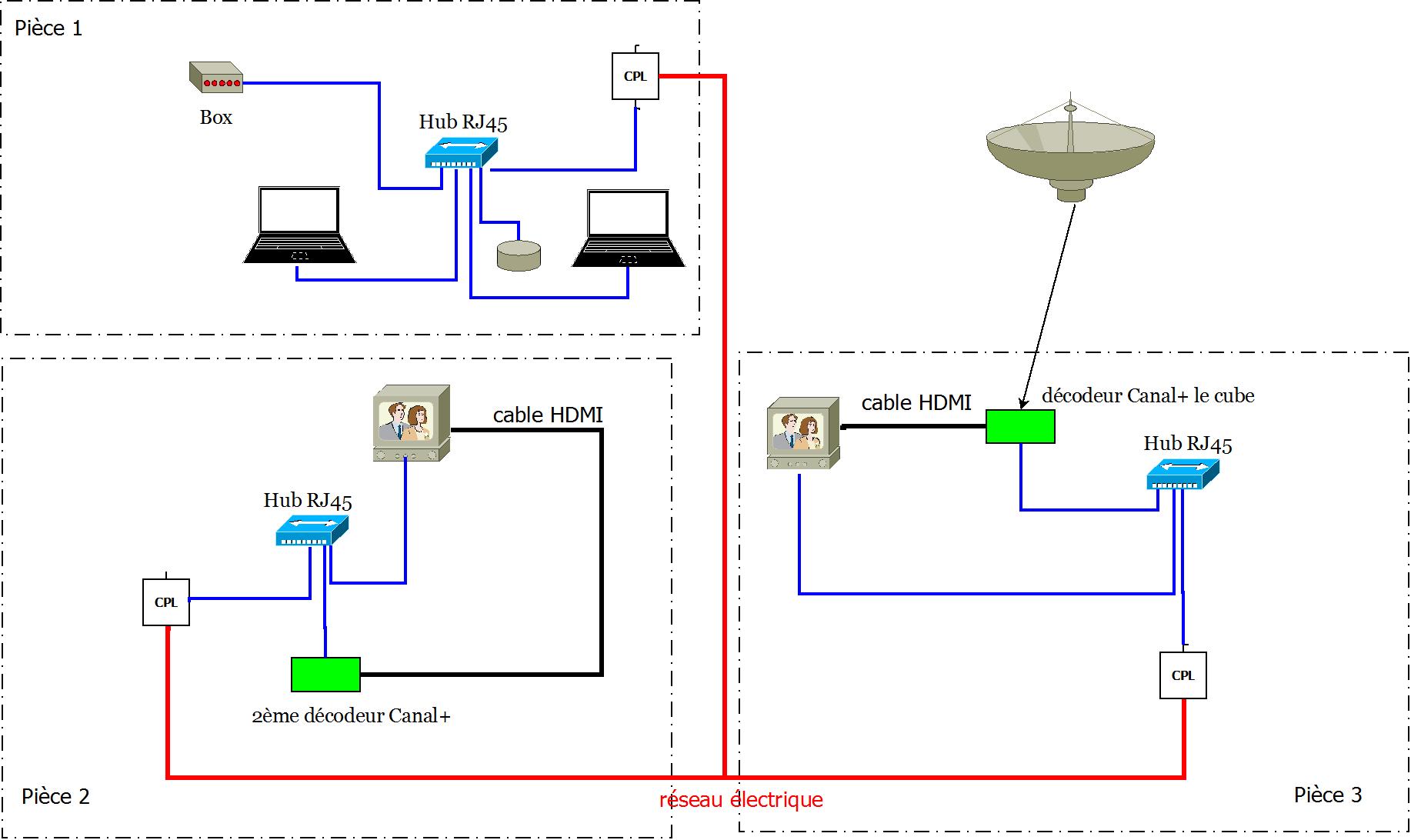

Voici un dessin représentant mon installation : TV,
PC, Canal+ via CPL dans 3 pièces de la maison; je peux regarder le
contenu multimédia (photos, vidéo,...) de mes PC et Disque réseau
sur les 2 TV; mon 2 ème décodeur dépend du 1er décodeur toujours
via le CPL, mais je peux regarder des chaînes différentes sur les 2
TV. |
Là il n'est plus question de partager un connexion internet
mais de monter un réseau familiale ou pour une PME
afin d'échanger des fichiers d'un PC à l'autre ou
d'accéder à internet par un routeur.
Pour cela, il faut : un routeur et un HUB

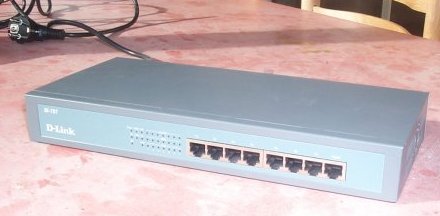

Le routeur ci-dessous intègre un HUB.
Y'a moins de fils qui traînent.

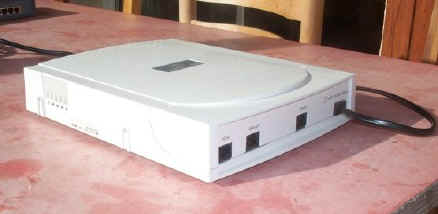

Ensuite un modem ADSL Ethernet.
Le modèle ADSL USB ne convient pas pour cet exemple.

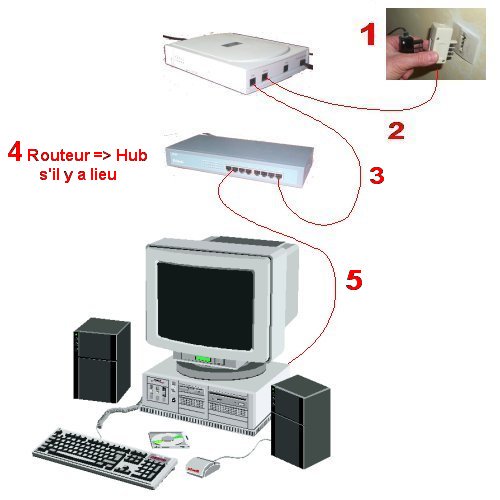

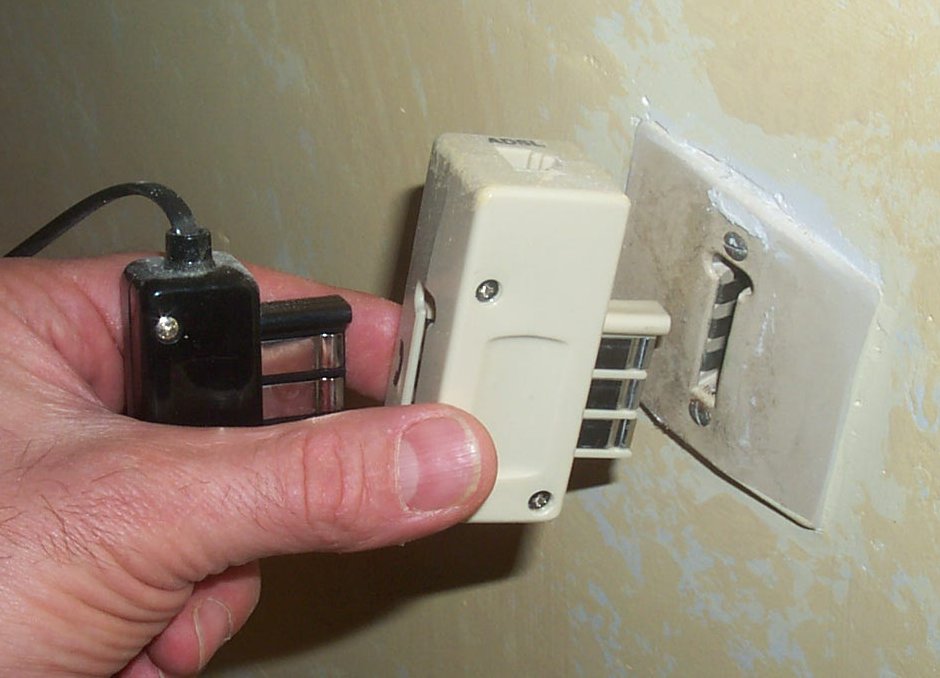

1/ En premier placer un filtre sur chaque prise mural.
2/ Placer le câble reliant le filtre au modem ADSL
3/ Relier le modem ADSL (port ethernet) au routeur (port WAN)
4/ Relier le routeur au HUB si celui-ci n'est pas intégré
5/ Relier les PC (port ethernet) au port ethernet du HUB
Certains ports du HUB peuvent ne pas être utilisés.
Allumer le tout.
Le routeur a les mêmes caractéristiques qu'un PC.
Vu du réseau, il a une adresse IP allouée par le fournisseur d'accès.
Vu par un PC, il a une adresse fixe du genre : 192.168.0.1
192.168.0.1 est un exemple que je garde pour la suite de l'explication.
Cette adresse est paramétrable (voir doc du routeur)
Vous pouvez tester l'accès au routeur en tapant :
PING 192.168.0.1
Si la réponse est : Délai d'attente dépassée, revoir vos connexions.
Si la réponse est du type : Réponse de 192.168.0.1 octets=32
temps=1 ms TTL=64
on va pouvoir continuer.
Paramétrer votre routeur avec les informations Code et mot de passe de
connexion à Internet
|
|
||
